通過各位同事的經驗分享及現場的實際調試情況，對于現場的變壓器差動保護測試，我們做了以下這些分析和小結。

      一、YD11聯結組別變壓器差動保護分析（以杭州繼保電氣集團公司產品VIP-9692為例）

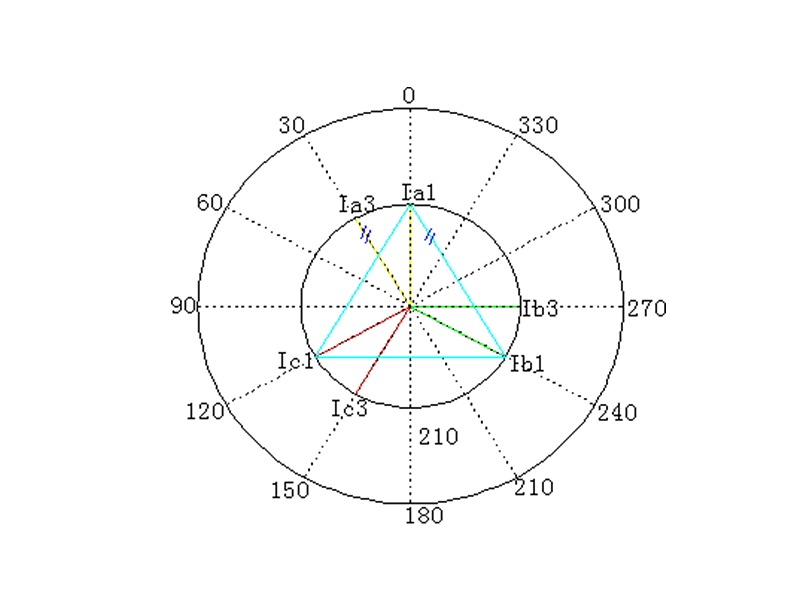

      從聯結組別分析出D側電流超前Y側電流30°，畫出電流矢量圖 IX1為Y側電流（X=a,b,c）IX3為D側電流（X=a,b,c），因我公司差動電流算法采用差流和算法（即Y側與D側電流互感器相差180°）
保護采樣角度正確應為：

Ia1 --0°；Ib1 --240°；Ic1 –120°

Ia3-210°；Ib3 –90°；Ic3–330°

差流計算公式：                                             制動電流計算公式：

不平衡系數計算方法：

UNH為變壓器Y側額定電壓，UNL為變壓器Δ側額定電壓，nH為變壓器Y側電流互感器變比，nL為變壓器Δ側電流互感器變比，I2eH為變壓器Y側二次額定電流，I2eL為變壓器Δ側二次額定電流，采樣計算 以A相電流為例：

備注：本次試驗采用三相電流發生器

Kxb：二次諧波制動系數



差動啟動試驗A相為例：

Id2a＜Ｋxb*Ida------

動作時：

公式驗證：

B,C相類似做法。

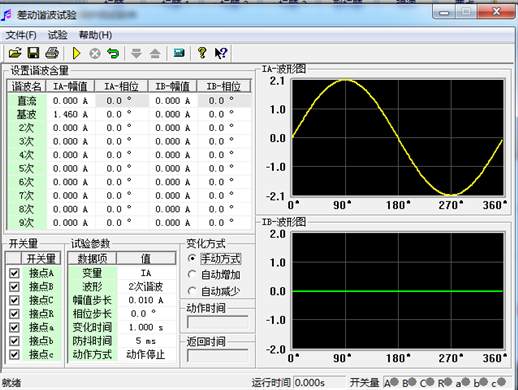

二）僅在Y側A相加入電流并施加二次諧波

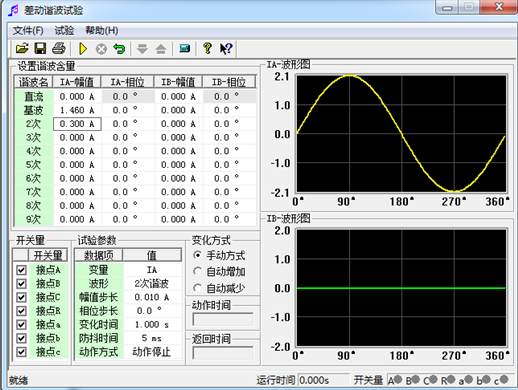

從以上不施加二次諧波電流在Y側A相施加1.53A電流比率差動動作，二次諧波試驗在此基礎上加二次諧波電流，二次諧波電流以步長0.01A向上遞增。

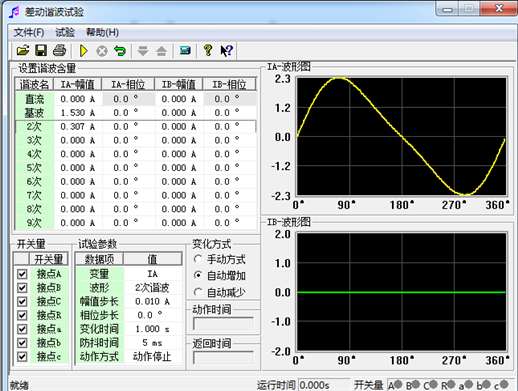

在此種情況下比率差動動作,原理分析：

二次諧波制動：

在此種情況下比率差動閉鎖,原理分析：

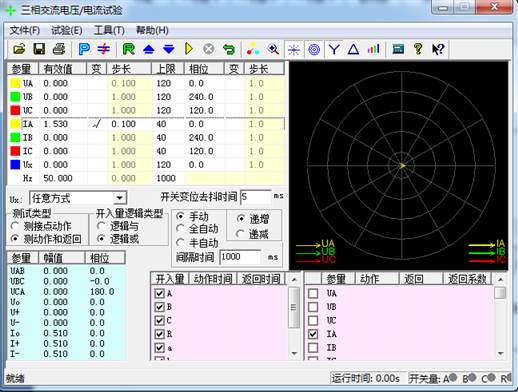

A相電流由0A以步長0.1A向上增加

公式驗證：

二次諧波制動：

在此種情況下比率差動閉鎖,原理分析：

B,C相類似做法。
五）驗證比率區：
1.不施加二次諧波電流
2.試驗以Y側A相差動為例,在Y側A相施加
3., 在D側AC相施加額定電流，根據差動算法
